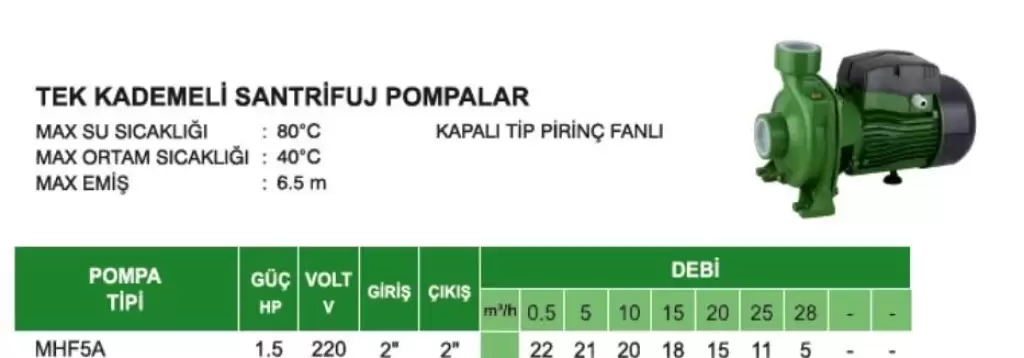

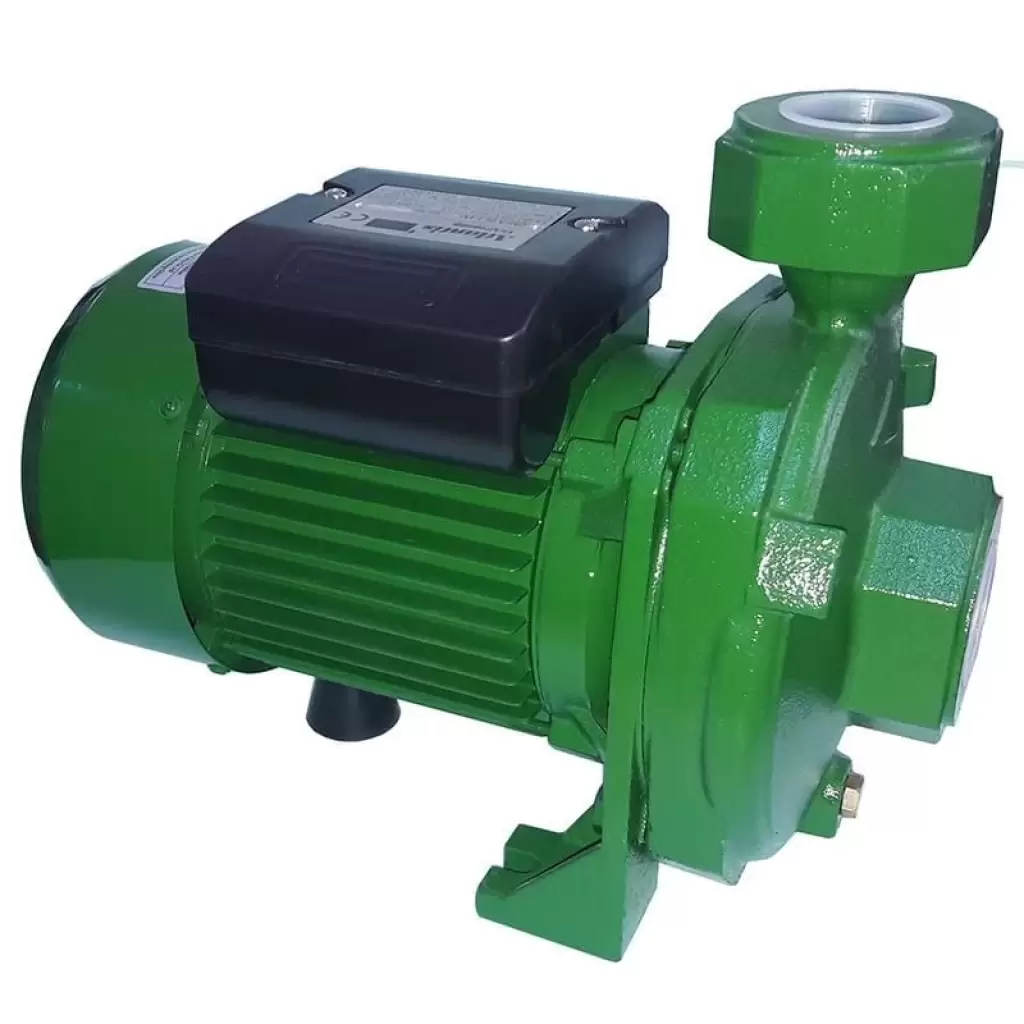

Atlantis MHF5A 1,5 HP Tek Kademeli Santrifuj Pompa

Santrifüj Pompanın Kısımları:
 ÇARK; Mekanik enerjiyi hidrolik enerjiye çeviren ve üzerinde çok sayıda kıvrık kanatlar bulunan organdır.
SALYANGOZ; Çarktan çıkan suyu toplayıp basma borusuna veren kısımdır.
DİFÜZÖR; Bazı pompalarda çark ile salyangoz arasına yerleştiren ve çarktan çıkan suyun hızını azaltarak yüksek kinetik enerjinin bir kısmını basınç enerjisi haline dönüştüren halka şeklindeki kısım.
SALMASTRA KUTUSU; Mil ile gövde arasında doğacak kaçakları önlemek için alınmış düzendir. MİL; Tahrik organı ile çark arasını bağlayan ve çarkı taşıyan organdır.
GÖVDE; Tulumbanın salyangoz ve diğer organları taşıyan kısımdır.
EMME BORUSU; Emme haznesiyle tulumba girişi arasındaki borudur.
DİŞ KLAPESİ VE SÜZGEÇ; Emme borusunun girişinde tek taraflı akış sağlayan yani tulumba dururken tulumba içindeki ve emme borusundaki suyun geri boşaltılmasına engel olan bir klape mevcuttur. Genel olarak bu klape bir süzgeç içerisine konmuştur.
YIPRANMA HALKASI VE HİDROLİK CONTA; Dönen çark ile tulumba gövdesi arasında bulunan ve çarkın basma kısmında emme kısmına bu geçit yolu ile kaçan akışkan miktarını önlemek için alınan düzendir.
